本天线是超宽带、高增益、免调谐全向天线。鞭体和底座一体化设计，天线鞭体直径为54mm，底座配有高强度缓冲弹簧，可确保天线在高速行驶车过程中的稳定性和可靠性。
电性能特征:
|
工作频率 |
500～3000MHz |
|
电压驻波比 |
≤3.5 |
|
增 益 |
≥5~7dBi |
|
辐射方向 |
水平面全向 |
|
极化方式 |
垂直极化 |
|
功率容量 |
100W |
|
不圆度 |
<1dB |

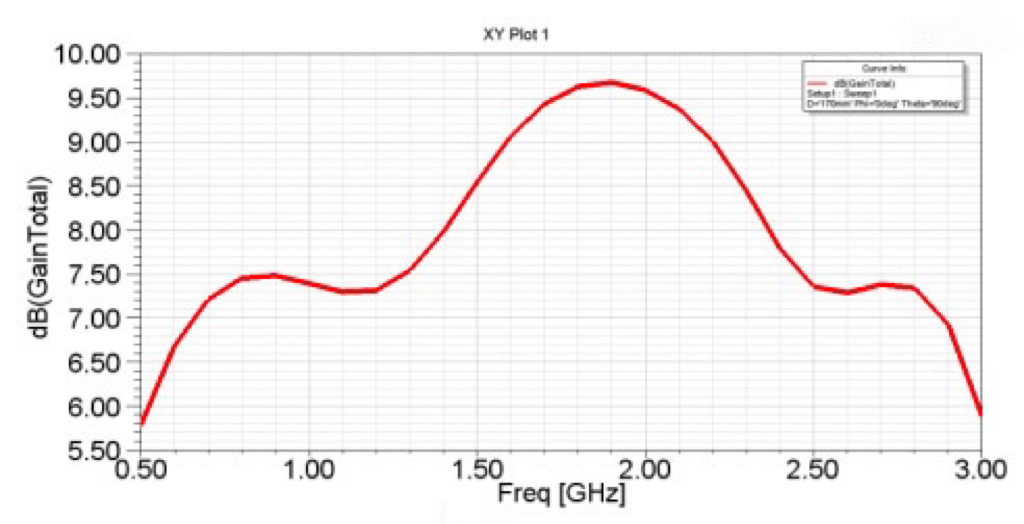

增益图

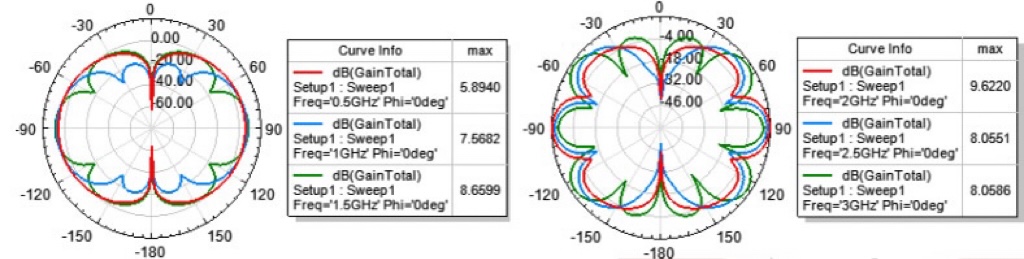

E 面方向图
机械性能特征:
|
外形尺寸 |
1.05m（鞭体长度加底座）；Φ54mm（鞭体直径） |
|
重 量 |
约 4kg |
|
接 口 |
N-K |
|
颜 色 |
褐绿色（GY05） |
|
安装形式 |
法兰安装 |
|
孔位安装尺寸 |
A 型 |
|
环境适应性 |
符合 GJB3248、GJB367A 要求 |
|
机械性能 |
符合 GJB3248 要求 |
|
包装方式 |
帆布袋（鞭体包装）；泡沫盒（底座包装） |
