详细信息

产品概述：
JB 系列船载动中通是一款针对船载及海上浮台等环境设计的 Ku 波段动中通天线,具有高增益、机动性强、跟踪效果优越、邻星干扰小等特点,可满足载体在运动过程中实时跟踪目标卫星，与地面主站或其它小站实时不间断地进行话音、数据、图像等多媒体信息通信，满足船只、浮台等在移动条件下的通信需求，广泛适用于国内外船载及浮台项目。

产品功能：

能够自动采集并实时输出载体的位置信息和姿态信息；
一键开机，天线自动定位定向，并自动跟踪用户设置的目标卫星；
多星位存储功能，可贮存10颗以上卫星的星位参数；
能够实时记录并显示天线的工作状态；
具有两种跟踪卫星方式：实时自动跟踪、手动跟踪；
具有掉电记忆和保护功能；
具有开机自检和故障告警功能。

型号		JB100K
稳定类型		三轴稳定，四轴跟踪
反射面尺寸		Φ1000mm
外形尺寸（直径×高度）		1170 x 1275mm
天线重量		70kg
工作频率	RX	10.70-12.75GHz
	TX	13.75-14.50GHz
天线类型		环焦后馈
天线增益	RX	39.7dBi@12.50GHz
	TX	40.8dBi@14.25GHz
交叉极化隔离度		≥30dB
信号极化		线极化
跟踪精度		0.2°RMS
载体运动范围	横摇	-30°~ 30°，周期10s
	纵摇	-30°~30°，周期10s
	航偏	40°/s
天线运动范围	方位	360°连续旋转
	俯仰	-5°-110°
	横滚	-20°-20°
	极化	0°-270°
初始锁星时间		<120s
遮挡恢复时间		遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s
跟踪方式		惯导测量，信号跟踪
电源输入		AC220V 50Hz , 标准功耗200W(不含BUC )
工作环境温度		-40℃～65℃

型号		JB30K	JB60K	JB100K
稳定类型		三轴稳定，四轴跟踪	三轴稳定，四轴跟踪	三轴稳定，四轴跟踪
反射面尺寸		Φ300mm	Φ600mm	Φ1000mm
外形尺寸（直径×高度）		400 x 420mm	700x800mm	1170x1275mm
天线重量		14.5kg	45kg	70kg
工作频率	RX	12.25-12.75GHz	10.70-12.75GHz	10.70-12.75GHz
工作频率	TX	14.00-14.50GHz	13.75-14.50GHz	13.75-14.50GHz
天线类型		平板波导喇叭阵列天线	环焦后馈	环焦后馈
天线增益	RX	28.3dBi@12.50GHz	35.3dBi@12.50GHz	39.7dBi@12.50GHz
天线增益	TX	29.7dBi@14.25GHz	36.4dBi@14.25GHz	40.8dBi@14.25GHz
交叉极化隔离度		≥30dB	≥30dB	≥30dB
信号极化		线极化	线极化	线极化
跟踪精度		0.2°RMS	0.2°RMS	0.2°RMS
载体运动范围	横摇	-30°~ 30°，周期10s	-30°~ 30°，周期10s	-30°~ 30°，周期10s
	纵摇	-30°~30°，周期10s	-30°~30°，周期10s	-30°~30°，周期10s
	航偏	40°/s	40°/s	40°/s
天线运动范围	方位	360°连续旋转	360°连续旋转	360°连续旋转
	俯仰	-10°-110°	-5°-110°	-5°-110°
	横滚	-25°-25°	-20°-20°	-20°-20°
	极化	0°-270°	0°-270°	0°-270°
初始锁星时间		≤120s	≤120s	≤120s
遮挡恢复时间		遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s
跟踪方式		惯导测量，信号跟踪	惯导测量，信号跟踪	惯导测量，信号跟踪
电源输入		AC220V 50Hz , 标准功耗80W(不含BUC )	AC220V 50Hz , 标准功耗200W(不含BUC )	AC220V 50Hz , 标准功耗200W(不含BUC )
工作环境温度		-40℃～65℃	-40℃～65℃	-40℃～65℃

型号		JB80B	JB100B
稳定类型		两轴稳定跟踪	两轴稳定跟踪
反射面尺寸		Φ800mm	Φ1000mm
外形尺寸（直径×高度）		890 x 1000mm	1300x1400mm
天线重量		42kg	85kg
工作频率	RX	19.7-20.2GHz	19.2-20.2GHz
工作频率	TX	29.5-30.0GHz	29.0-29.5GHz
天线类型		环焦后馈	前馈
天线增益	RX	41.4dBi@19.7GHz	43.7dBi@19.7GHz
天线增益	TX	44.9dBi@29.5GHz	47.2dBi@29.5GHz
交叉极化隔离度		轴比<2.0	轴比<2.0
信号极化		圆极化	圆极化
跟踪精度		0.2°RMS	0.2°RMS
载体运动范围	横摇	-30°~ 30°，周期10s	-30°~ 30°，周期10s
	纵摇	-30°~30°，周期10s	-30°~30°，周期10s
	航偏	40°/s	40°/s
天线运动范围	方位	360°连续旋转	360°连续旋转
	俯仰	-20°-110°	-20°-120°
	横滚	——	-30°-30°
	极化	——	——
初始锁星时间		≤100s	≤100s
遮挡恢复时间		遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s
跟踪方式		惯导测量，信号跟踪	惯导测量，信号跟踪
电源输入		DC24V,标准功耗100W(不含BUC )	DC24V,标准功耗150W(不含BUC )
工作环境温度		-40℃～65℃	-40℃～65℃

型号		JB90DI	JB120I	JB180I
稳定类型		两轴稳定，三轴跟踪	两轴稳定，三轴跟踪	两轴稳定，三轴跟踪
反射面尺寸		Φ900mm	Φ1200mm	Φ1800mm
外形尺寸（直径×高度）		1130 x 1050mm	1520x1460mm	2800x2820mm
天线重量		70kg	85kg	350kg
工作频率	RX	10.70-12.75GHz	10.70-12.75GHz	10.70-12.75GHz
工作频率	TX	13.75-14.50GHz	13.75-14.50GHz	13.75-14.50GHz
天线类型		环焦后馈	环焦后馈	环焦后馈
天线增益	RX	38.3dBi@12.50GHz	41.3dBi@12.50GHz	44.8dBi@12.50GHz
天线增益	TX	39.9dBi@14.25GHz	42.5dBi@14.25GHz	46.0dBi@14.25GHz
交叉极化隔离度		≥30dB	≥30dB	≥30dB
信号极化		线极化	线极化	线极化
跟踪精度		0.2°RMS	0.2°RMS	0.2°RMS
载体运动范围	横摇	-30°~ 30°，周期10s	-30°~ 30°，周期10s	-30°~ 30°，周期10s
	纵摇	-30°~30°，周期10s	-30°~30°，周期10s	-30°~30°，周期10s
	航偏	40°/s	40°/s	40°/s
天线运动范围	方位	360°连续旋转	360°连续旋转	360°连续旋转
	俯仰	0°-90°	0°-125°	-5°-120°
	横滚	——	-25°-25°	-30°-30°
	极化	0°-270°	0°-270°	0°-270°
初始锁星时间		≤120s	≤120s	≤120s
遮挡恢复时间		遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s
跟踪方式		惯导测量，信号跟踪	惯导测量，信号跟踪	惯导测量，信号跟踪
电源输入		AC220V 50Hz , 标准功耗200W(不含BUC )	AC220V 50Hz , 标准功耗200W(不含BUC )	AC220V 50Hz , 标准功耗250W(不含BUC )
工作环境温度		-40℃～65℃	-40℃～65℃	-40℃～65℃

型号		JB180CI	JB240CI
稳定类型		三轴稳定，四轴跟踪	三轴稳定，四轴跟踪
反射面尺寸		Φ1800mm	Φ2400mm
外形尺寸（直径×高度）		2290 x 2110mm	3200x3320mm
天线重量		260kg	400kg
工作频率	RX	3.40-4.200GHz	3.40-4.200GHz
工作频率	TX	5.85-6.725GHz	5.85-6.725GHz
天线类型		环焦后馈	前馈
天线增益	RX	34.5dBi@3.8GHz	37.0dBi@3.9GHz
天线增益	TX	38.9dBi@6.3GHz	41.4dBi@6.3GHz
交叉极化隔离度		≥30dB	≥30dB
信号极化		线极化	线极化
跟踪精度		0.2°RMS	0.2°RMS
载体运动范围	横摇	-30°~ 30°，周期10s	-30°~ 30°，周期10s
	纵摇	-30°~30°，周期10s	-30°~30°，周期10s
	航偏	40°/s	40°/s
天线运动范围	方位	360°连续旋转	360°连续旋转
	俯仰	0°-120°	-5°-120°
	横滚	-20°-20°	-30°-30°
	极化	0°-270°	0°-270°
初始锁星时间		≤120s	≤120s
遮挡恢复时间		遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s	遮挡时间≤60s，瞬时捕获； 60s<遮挡时间≤10min，再捕获时间<15s; 遮挡时间>10min，再捕获时间<60s
跟踪方式		惯导测量，信号跟踪	惯导测量，信号跟踪
电源输入		AC220V 50Hz , 标准功耗250W(不含BUC )	AC220V 50Hz , 标准功耗250W(不含BUC )
工作环境温度		-40℃～65℃	-40℃～65℃

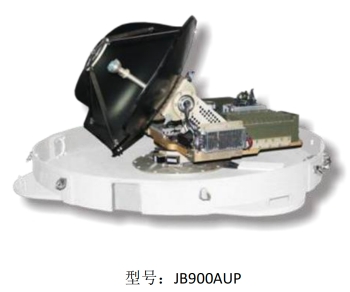

0.9米Ku&Ka船载双频切割抛物面动中通天线是根据双频应用需求而设计的一款卫星通信天线，结合双频段天线的功能需求，要求系统既可以在Ku频段工作，也可在Ka频段工作。天线可实现目标卫星的自动跟踪，具有高增益、高精度跟踪、锁星时间短、能适应恶劣环境等特点。

产品功能：

Ka 和 Ku 发射频段信号的发射，Ka 和 Ku 接收频段信号的接收;
极化自动调整工作，信标和载波接收功能;
能够自动采集并实时输出载体的位置信息和姿态信息;
一键开机，天线自动定位定向，并自动跟踪用户设置的目标卫星;
多星位存储功能;
软硬件限位功能;
ACU 监控设备的控制;

机械性能指标：

天线形式	环焦后馈切割抛物面天线
天线转动范围	方位：0～360°连续旋转
	俯仰：0°～90°
	Ku 极化：0～270°
载体运动角速度	以 40°/s 转弯时信号不丢失
重量	<90Kg
外形尺寸	≤1350*680mm

电性能指标（Ka）

频率	上行：29.40～31.00GHz
频率	下行：19.60～21.20GHz
增益	发射≥45.0dBi（30.2GHz）
增益	接收≥42.0dBi（20.4GHz）
旁瓣	俯仰≤-12dB
旁瓣	方位≤-14dB
轴比	≤2.0dB
电压驻波比	≤2
端口隔离度	85dB
极化方式	固定旋向（圆极化）

电性能指标（Ku）

频率	上行：14～14.5GHz
频率	下行：12.25～12.75GHz
增益（裸面）	发射≥38.8dBi（14.25GHz）
增益（裸面）	接收≥38.2dBi（12.5GHz）
旁瓣	俯仰≤-12dB
旁瓣	方位≤-14dB
极化隔离度	≥30dB
极化方式	线极化自动调整

伺服指标

方位轴转速	120°/s
俯仰轴转速	80°/s
KU 极化轴转速	80°/s
驱动方式	齿轮传动
跟踪方式	圆锥扫描+惯导跟踪
ku 跟踪精度	≤0.3°RMS
ka跟踪精度	≤0.3°RMS
动态开通时间	≤120S
再捕获时间	≤5S（遮挡≤10min）
天线系统供电	220VAC±10% 50HZ±2HZ
天线伺服系统功耗	≤150W(不含 BUC）
通信接口	RS422

环境指标

工作温度	-40℃～ +65 ℃
存储温度	-50℃～ +85 ℃
湿度	38℃ 85%湿度～55℃ 95%湿度
淋雨	按 GJB367A-2001 的相关规定执行

目前大多数客户需求的船载的动中通均是抛物面的天线；我司有各种口径的卫通天线，最大至6.2米口径；另我司有等效口径0.3米、0.72米、0.8米、0.9米等平板车载动中通天线，有等效口径1.2米、2.4米静中通系统，还可以根据客户的需求定制车载、船载、机载动中通系统。
